Cum să construiți un generator eolian

Astăzi vă vom arăta și cum să construiți două tipuri de turbine eoliene:

• Turbină eoliană DIY de la o veche unitate de dischetă
• Turbină eoliană DIY dintr-o casetă video VHS veche

Își amintește cineva ce este bandă VHS sau dischetă?

Cuprins

• Cum o turbină eoliană generează energie electrică?
• Cum se construiește o turbină eoliană folosind un motor pas cu dischetă
  • Turbinele eoliene produc AC sau DC?
  • Turbinele eoliene au nevoie de invertoare?
  • Câtă tensiune generează o turbină eoliană?
  • Turbinele eoliene necesită baterii?
  • Pași cum se construiește o turbină eoliană cu unitate de dischetă
  • Care este cel mai bun material pentru palele turbinelor eoliene?
  • Poate o turbină eoliană mică să alimenteze o casă?
• Cum să construiți un generator de centură de vânt pentru 5 USD folosind casetă VHS
  • Ce este o turbină eoliană „Windbelt”?
  • VHS Wind belt Generator - Detalii de construcție
  • Electronică cu inversor pentru c


Cum se construiește o turbină eoliană folosind un motor pas cu dischetă

Puteți conecta becuri, lumini LED sau dispozitive similare care consumă câțiva wați la un mic generator eolian construit în casă, format din piese și motor răzuit dintr-o veche unitate de dischetă de 5,25 inchi!

Construcția arată ca o jucărie. Cu toate acestea, poate fi util în diverse situații: camping, pescuit, navigație sau oriunde rețeaua de alimentare nu este disponibilă.

A existat un motiv întemeiat pentru a folosi un motor pas cu pas recuperat de pe o unitate de dischetă. Tehnologia PC-ului îmbătrânește foarte repede, iar o unitate de dischetă poate fi cumpărată ieftin sau chiar gratuit.

Motoarele pas cu pas sunt foarte convenabile pentru generatoarele eoliene mici. În primul rând, nu au nevoie de niciun mecanism de angrenare, iar rotorul poate fi atașat direct la o turbină - elice. O astfel de construcție va simplifica construirea turbinelor eoliene și va reduce zgomotul produs de moara de vânMotorul pas produce o tensiune stabilă chiar și la turații mici (200 rpm), ceea ce este un mare avantaj în comparație cu alternatoarele/motoarele de curent continuu. Motoarele de curent continuu necesită turații de cel puțin 10 până la 15 ori mai mari pentru a obține o putere similară. Acest lucru este foarte important, mai ales în perioadele de vânt scăzut.

Dacă doriți să începeți mai mic, există un proiect bricolaj cu centură de vânt descris mai târziu în această postare. Wind-belt poate încărca și telefoane mobile, difuzoare Bluetooth și baterii (AA/AAA Ni-Cd, Ni-Mh).

Turbinele eoliene produc AC sau DC?

Majoritatea generatoarelor eoliene produc AC; cu toate acestea, unele motoare produc DC.

Turbinele eoliene bazate pe motor pas sau alternator cu magnet permanent produc numai AC.

Turbina eoliană DIY care utilizează un motor DC produce curent DC.

Turbinele eoliene au nevoie de invertoare?

limentarea redresată și stabilă este asigurată folosind un circuit electronic (puține diode, rezistențe, condensatoare și un circuit integrat). Oricine cu experiență anterioară în lipire îl va putea construi.

EDIT: În 2021, nu este nevoie să construiți circuite electronice de la zero, decât dacă doriți. Este mai ieftin și mai ușor să cumpărați module electronice complete de pe aliexpress sau eBay; Convertizoarele de 5 volți costă doar câțiva dolari SUA.

Câtă tensiune generează o turbină eoliană casnică?

Când afară bate vânt, generatorul micului nostru moară de vânt produce energie electrică suficientă pentru lanterna LED sau încărcarea bateriei. Am atașat un port USB de sex feminin la generatorul eolian. În acest fel, vântul ar putea încărca toate dispozitivele tale mobile: iPod, telefon mobil, difuzoare Bluetooth și multe altele.

Turbina eoliană rezidențială necesită baterii?

Turbina eoliană nu are neapărat nevoie de o baterie pentru a funcționa, dar trebuie să utilizați instantaneu puterea generată. Cu toate acestea, adăugarea bateriilor la sistemul eolian vă permite să utilizați energie electrică chiar și în perioadele fără vânt

Combinați turbina eoliană asistată de baterii cu energia solară și aveți un sistem frumos off-grid.

Pași cum se construiește o turbină eoliană cu unitate de dischetă

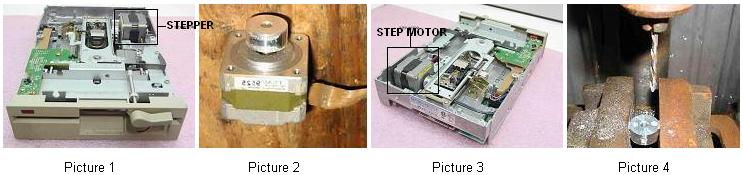

Mai întâi, găsiți un PC286 de generație veche, deschideți-l și scoateți o unitate de dischetă de 5,25 inchi - Imaginea 1. După cum ați ghicit deja, unitatea de dischetă va servi drept „donator” pentru cea mai importantă parte - motorul pas cu pas. După deschiderea unității de unitate de dischetă, extrageți cu grijă motorul (imaginile 2 și 3).

Faceți două găuri cu un burghiu staționar pe arbore, așa cum se arată în Figura 4. Acum puteți atașa direct turbina (elica) pe rotorul pas cu pas, folosind două șuruburi.

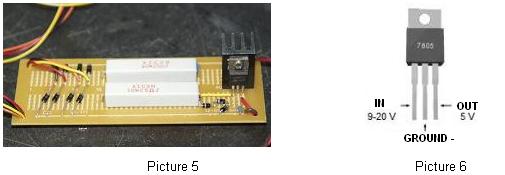

În continuare, vom construi un controler electronic de încărcare (Imaginea 5). Acest circuit va converti AC în DC (rectifica curentul alternativ) și stabilizează tensiunea exact la 5 volți (Imaginea 6), astfel încât să putem conecta fără probleme orice dispozitiv USB.

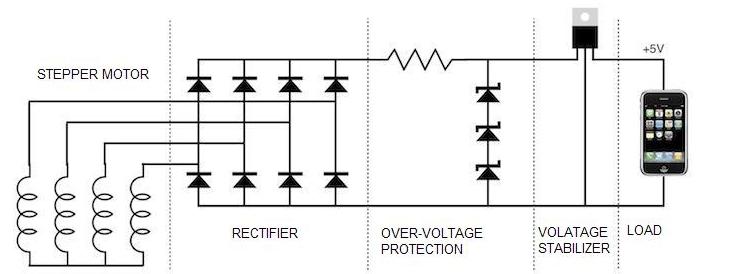

Imaginea 7 - Schema schematică a generatorului eolian

Componentele electronice trebuie lipite conform schemei electrice de mai sus. Trebuie să conectăm firele care ies din motorul pas cu pas la diodele de redresare 1N4004 (imaginea 7 - afișată în partea stângă).

AVERTIZARE! Motorul pas cu pas are de obicei cinci fire, deși există unele cu 4, 6 sau 8 fire. Este esențial să determinați ce tip de motor pas cu pas aveți pentru a-l conecta corect cu electronica generatorului eolian. Aici puteți găsi detaliile necesare despre cum să conectați diferite motoare pas cu pas . Deși nu este atât de ușor să „arzi” un stepper, te sfătuiesc să fii precaut!

Am cumpărat un cablu de prelungire USB (Imaginea 8) de pe e-bay, am tăiat-o în jumătate și am conectat firele care ies din conectorul USB mamă direct la ieșirea electronicelor morii de vânt (imaginea 7 - afișată în partea dreaptă). Cablul de prelungire USB are patru fire, dar avem nevoie doar de cele două exterioare, plus și minus 5V (Imaginea 9).

Dacă doriți să utilizați o turbină eoliană doar pentru încărcarea bateriei, puteți construi o electronică mult mai simplă decât cea folosită de noi (Imaginea 10).

AVERTIZARE! Înainte de a conecta orice dispozitiv USB, este OBLIGATORIU să verificați polaritatea și tensiunea exactă (trebuie să fie între 4,9 și 5,2 Volți) pe conectorul USB!

Instalare Turbine Eoliene

cum este timpul să faceți părțile mecanice rămase pentru generatorul eolian: pregătiți un suport și o turbină (elice). Suportul este realizat din tub de aluminiu cu diametrul de 3-4 mm. Nu uitați să-l fixați ferm. Dacă intenționați să mutați generatoarele eoliene dintr-un loc în altul, cea mai bună soluție ar fi un suport fixat folosind un suport pentru umbrelă pentru a asigura mobilitatea (Imaginea 11).

Generatorul (motor pas cu pas) poate fi fixat cu ușurință direct pe suport folosind cleme sau folosind un profil metalic „L”. Soluția depinde dacă vei folosi o turbină orizontală sau verticală. Am realizat ambele versiuni și rămâne la latitudinea dvs. să decideți care preferați.

Care este cel mai bun material pentru palele turbinelor eoliene?

Dacă alegeți o turbină eoliană cu ax orizontal, puteți crea o elice cu trei pale folosind contorul, pixul și foarfecele pentru tăierea tablei.

Veți avea nevoie de un panou din tablă de 0,8x0,8m, 0,5mm grosime. Tăiați piesele și formați-le conform instrucțiunilor din imaginea 12 și atașați turbina la rotorul motorului pas cu pas cu șuruburi.

Dacă nu aveți timp să faceți totul singur, puteți cumpăra elice prefabricate din orice magazin de hardware (Imaginea 14).

Pentru turbina eoliană cu axă verticală, cea mai simplă modalitate este de a face o turbină dintr-o găleată de plastic (container de vopsea). Tăiați-l la mijloc, fixați-l pe o farfurie rotundă din lemn sau plastic (Imaginea 13). În cele din urmă, întreaga structură a morii de vânt trebuie montată pe rotorul generatorului (motor pas cu pas) cu șuruburi.

Cu toate acestea, puterea de ieșire depinde și de dimensiunile statorului și ale palelor elicei.

Turbina eoliană cu axă verticală este cea mai potrivită pentru montarea pe acoperiș deoarece este cea mai eficientă în condiții de turbulență (dir
