Generator termoelectric
Generator de energie termică.
Un aparat de încălzire la energie de dimensiuni medii ... pentru a fi utilizat în camping, supraviețuire sau încărcarea generală a dispozitivelor electronice, prin încărcarea bateriei / bateriilor reîncărcabile și a oricărei surse de foc .. combinat cu o sobă rachetă sau camping aragaz, alături de poate combustibilul pe bază de biogaz (opțional) pentru a obține rate de ardere mai mari și mai rapide pentru a genera mai multă energie.
Perfect pentru aplicații de supraviețuire în caz de dezastru, deoarece permite generarea de energie dintr-o sursă ușor de obținut „Foc”. Energia solară poate fi obținută eficient numai în timpul zilei, iar recoltarea luminii lunii este dificilă și costisitoare pentru a crea obiectivul necesar pentru a aduna energie. nu sufla tot timpul unele zile nu au deloc .. focul fiind următoarea și evidentă alegere pentru putere, toată lumea știe că focul este puternic și, de asemenea, periculos, așa că ai grijă când folosești dispozitivul și ai grijă de partea fierbinte a radiatorului etc.
(I „sunt pe deplin conștient de faptul că există altele ale aceluiași dispozitiv, acest lucru va fi creat folosind unele părți extrem de improvizate folosind o metodă diferită de altele și va fi bun pentru referință și comparație cu altele acolo)

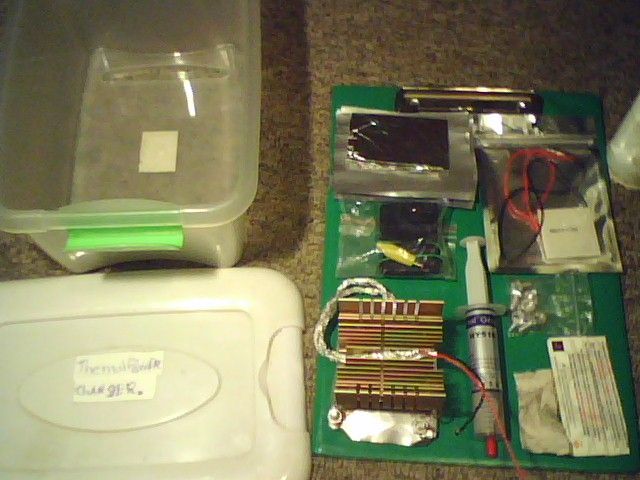

Pasul 1: Piese necesare.

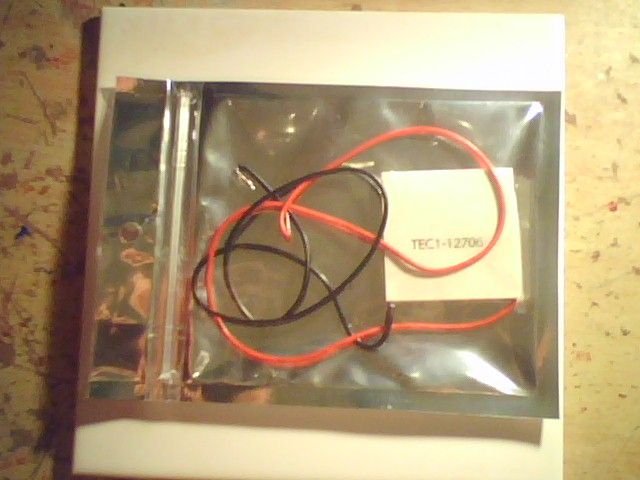

1: x1 Peltier Cell (căldură la energie electrică)
2: Radiator din aluminiu de dimensiuni medii (recuperat de pe un PC vechi )
3:. Selectarea gros Wire Gauge electrice, culori x2 (opțional)
4: intrare și de ieșire prize / mufe, pre cumpărat sau făcut (pentru intrare de putere și sau de ieșire) (opțional).
5: Proiect de Box, parțial rezistentă la căldură în cazul în care posibil, utilizați material izolant, metale, folie etc. (opțional)

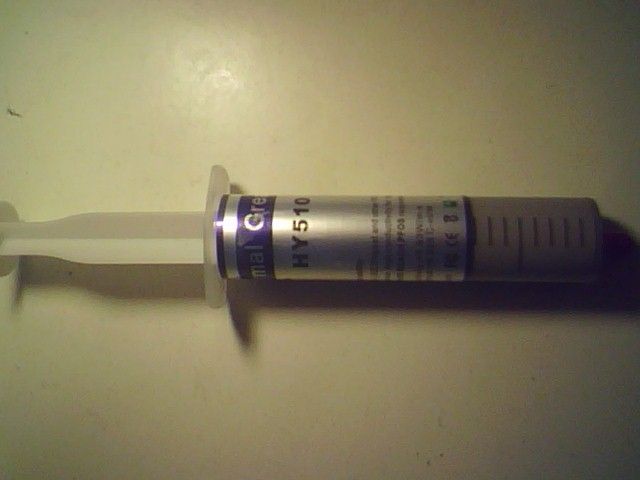

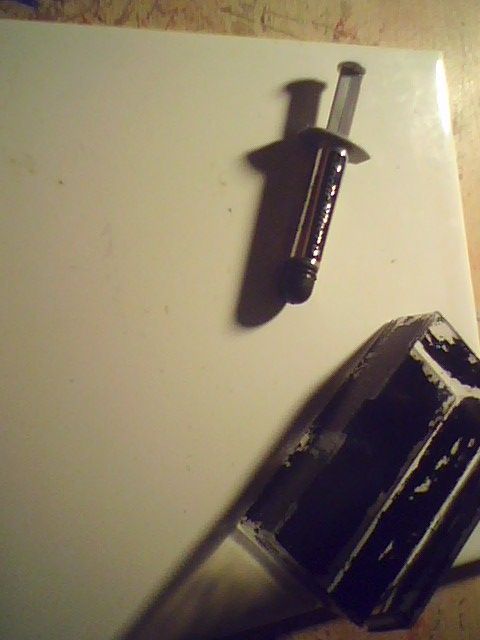

6: Pasă termică (opțional) Metale și folie de aluminiu (util)
7: Conectori asortați pentru baterie / baterii.
8: Cutter cutie sau lama exacto. (pentru tăierea metalelor ușoare)
9: foarfece grele (pentru tăierea metalelor)
10: sortiment de șurubelniță. (pentru etanșarea șuruburilor cutiei de proiectare și a intrărilor / ieșirilor)
11: sortiment de șuruburi și șuruburi. (pentru atașarea plăcilor metalice și a chiuvetei)
12: Fier de lipit și lipit (opțional) utilizat pentru sudarea firelor mai sigur.
13: Baterie reîncărcabilă de putere mică până la medie (pentru reîncărcare)
14: Piese de încălzire "Shrink" pentru protecție termică pe fire adăugate de protecție (necesară)
15: x1 diodă de blocare, pentru a preveni încărcarea inversă.
16: x2 cutii de aluminiu. (placă metalică)
17: Sârmă groasă din cupru.
18: Multimetru digital Tester de tensiune.
(Orice element enumerat ca opțional nu este necesar, ci un supliment sau un atașament util, cum ar fi cutia bateriei și dioda de încărcare inversă)
Pasul 2: Construcție.
Destul de simplu de construit carcasa principală și dispozitivul de lucru în sine.

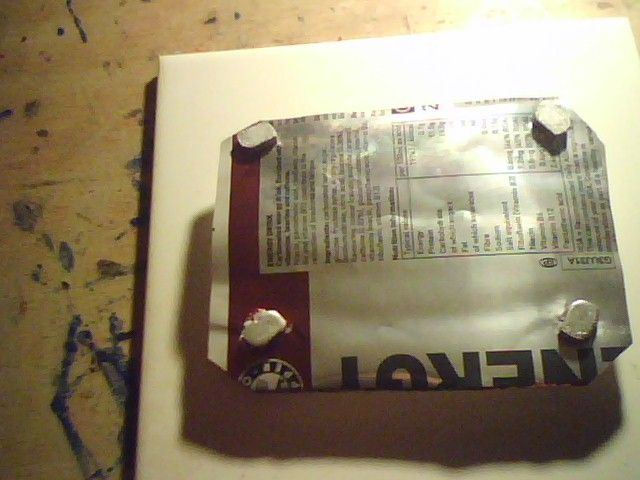

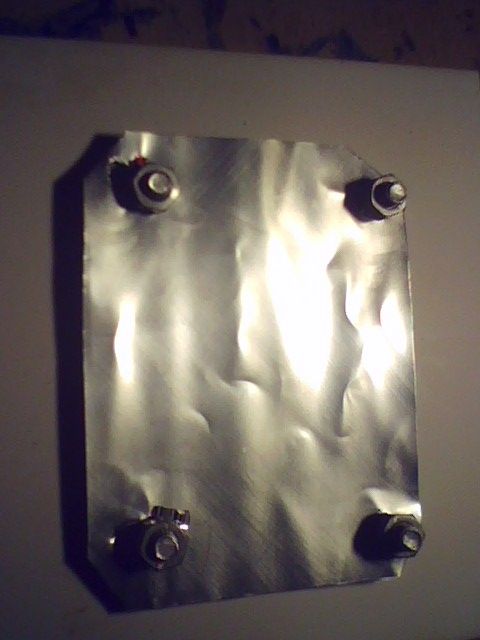

1: În primul rând, tăiați secțiunea plăcii metalice, luați cutii de băut x2 și tăiați partea superioară și inferioară, apoi tăiați-le în jumătate, faceți acest lucru cu ambele bucăți până când aveți 4 secțiuni subțiri de aluminiu metalic, apucați lama x acto sau tăietorul de cutie , aliniați cele 4 bucăți și cântăriți-le cu ceva, tăiați acum o cruce x4 în patru colțuri ale metalului, odată ce ați terminat, folosiți o pereche de clești sau foarfece sertizați cu atenție metalul spre exterior, adăugați 4 șuruburi cu 4 șuruburi introduse în găuri tăiați placa și folosiți cleștele pentru a îndoi biții metalici rămași în jos și în jurul șuruburilor ..... Placa de bază este gata.

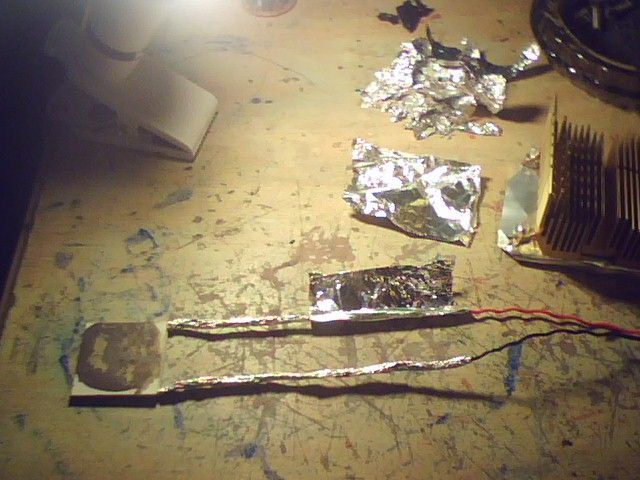

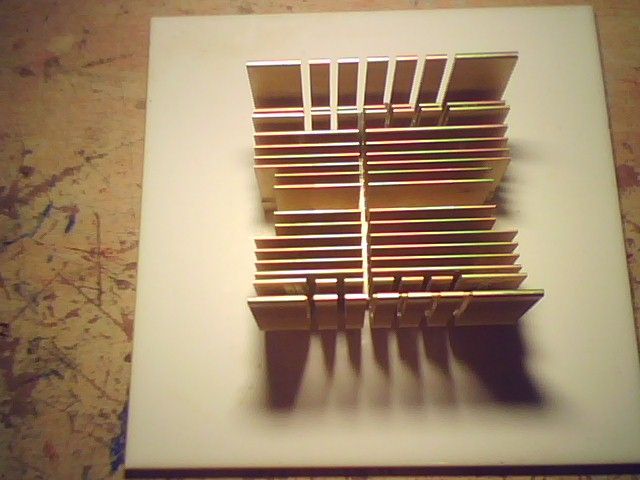

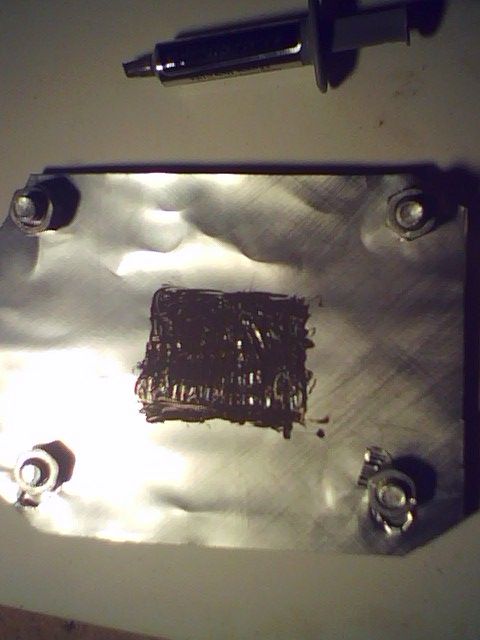

2: Pasta termică, dacă este disponibilă, aplicați acest lucru acum pe radiator și placa de bază folosind un card de credit vechi, răspândiți pasta într-un pătrat frumos de dimensiunea modulului peltier, așezați modulul peltier așa încât partea rece este locul unde va fi radiatorul și partea care face căldură pe partea de jos, verificați acest lucru prin atașarea bateriilor x2 1,5v și ținând peltierul pentru a simți care este partea care, împingeți ușor în pasta termică și așezați radiatorul pe partea superioară a peltierului împingând ușor în pastă o dată din nou, acum ultima parte pentru configurarea unității în sine folosește clești pentru a îndoi metalul gros de cupru în jurul radiatorului și sub șuruburile de pe placa de bază, ia un pic de îndoire a metalelor ușoare în loc în jurul șuruburilor de pe ambele părți care fixează radiatorul în un sandwich cu modulul peltier și placa de bază ..... Unitatea principală este gata.

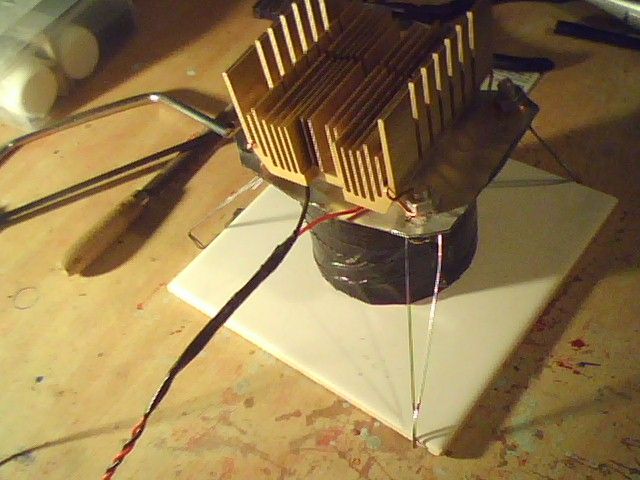

Pasul 3: Testare și videoclipuri.

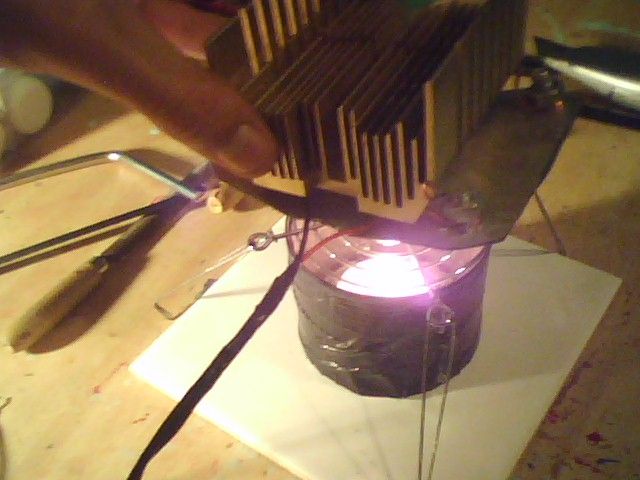

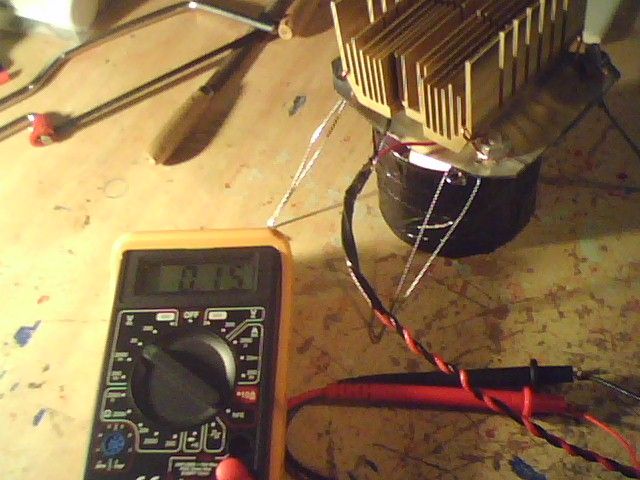

Folosind o lumânare de ceai într-o cutie mică de fasole acoperită cu bandă izolatoare, cu un suport de 30 de secunde creat cu o carcasă de grătar metalic cu ventilator de procesor PC și câteva tije metalice, cu care să stea, puterea „Unității de putere termică” crește încet peste flacără și va continua să urce la o tensiune stabilită, în funcție de cantitatea de căldură direcționată către placa de bază. De asemenea (rece) afectează performanța dispozitivelor, o zi rece ca gheața va răci radiatorul rapid ... combinat cu sobe rachete alimentate sau alimentate, sau surse de căldură, pot fi conectate la o baterie și la rândul său alimentează dispozitivele electronice.
Nu chiar pentru utilizarea de zi cu zi, deoarece îmi imaginez că celula peltier se va sparge sau se va sparge într-un fel și nu va face dispozitivul eficient, dar posibilitatea de a recolta energie electrică din orice sursă sau flacără face acest lucru perfect pentru locuri în afara drumului, camping , scopuri de urgență etc.
(A se vedea videoclipul pentru teste și citiri digitale ale tensiunii și viteza pe care urcă, mini test interior pe o „lumânare de ceai” Test secundar pe o sobă mică Hobo Style pentru aproximativ 3/4 minute a dat suficientă energie pentru a încărca o baterie sau două , presupunând că continuați să adăugați combustibil la aragaz)
Când va decide să nu mai plouă în Marea Britanie pentru câteva zile, va efectua teste mai detaliate și mai lungi, vedeți și puterea maximă de ieșire.
Atașamente

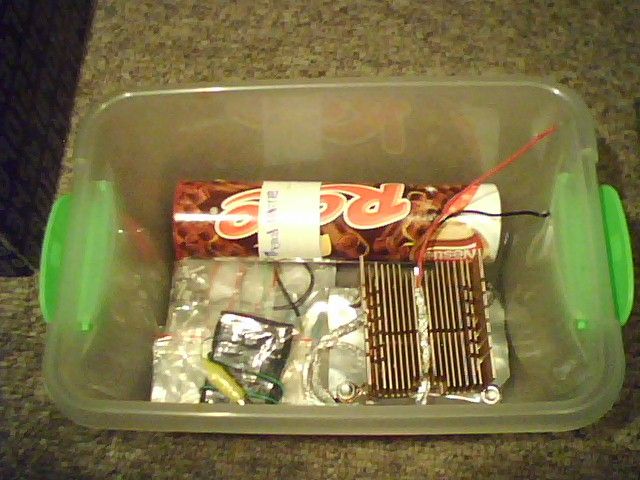

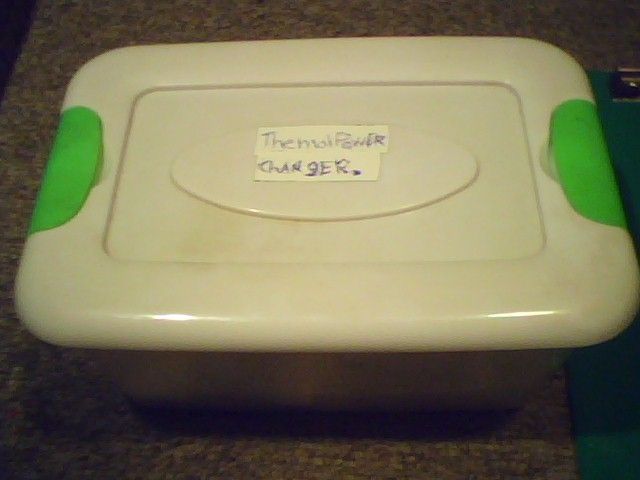

Pasul 4: upgrade-uri.
Posibilele upgrade-uri includ.
1: Adăugați o altă celulă peltier pentru a dubla tensiunea de ieșire.
2: Conectați un Joule Thief sau mai mult pentru a crește tensiunea cu o cantitate mică.
3: Utilizați materiale mai bune pentru a conduce la căldură, "Radiator" mai mare și placă de aluminiu sau metal mai groasă.
4: Bandă de cupru sau pastă termică pentru a conecta celula / celulele Peltier la radiator mai sigur, permițând un transfer mai bun de căldură.
5: Utilizați numai un aparat de răcire pentru a crea căldură localizată, într-un singur loc sub unitate, reducând pierderile de căldură, focul în aer liber trimite căldură în toate direcțiile, unde o sobă de rachete este mai localizată într-un loc singular, creând o căldură mai eficientă distribuție și mai multă colectare de energie ..
6: Utilizați mai multe unități conectate, 2 sau mai multe unități întregi pe o putere de colectare a focarului și conectate în serie la tensiunea de ieșire dublă.
7: Protecție termică suplimentară pe fire, folie și bandă izolatoare (sobele de rachetă tind să topească puțin firele)
8. Dublați în sus, aveți două din toate și montați într-un recipient adecvat împreună cu generatorul. (chiar dacă ceva se sparge sau se arde va avea totuși piese de schlmb,
