Cum să faci un pantof motorizat

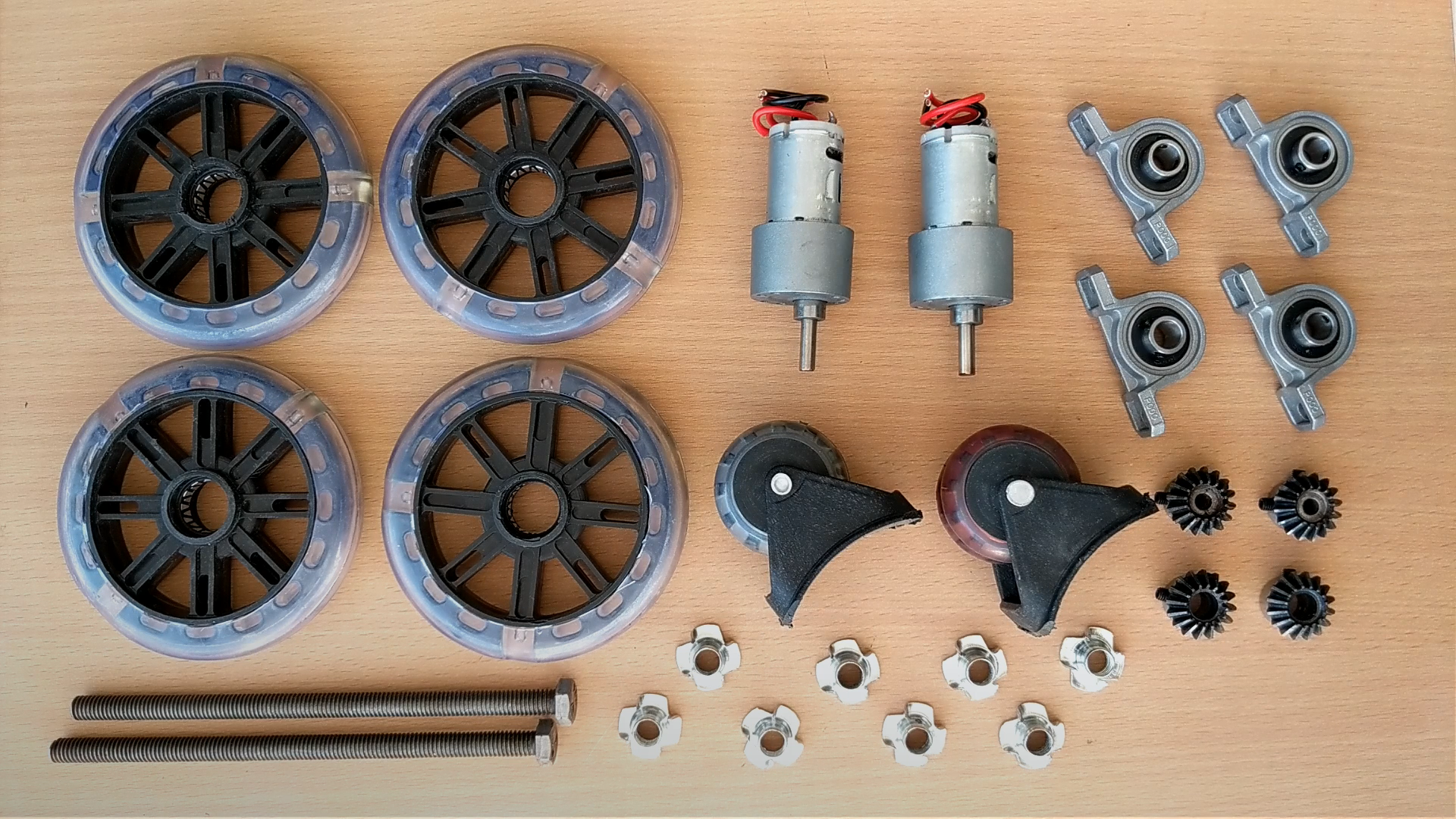

Pasul 1: Lista materialelor

1. Motor cu angrenaj metalic 12V DC

Cantitate: 2 bucăți, RPM: 200, Cuplu: minim 30 kgcm

2. Roți de antrenament pentru biciclete

Cantitate: 2 perechi

3. Suport montat pe blocul de pernă cu rulment cu bile

Cantitate: 4 bucăți, Dimensiune: 10 mm (KP000)

4. Angrenaje din oțel de 90 de grade cu șuruburi

Cantitate și dimensiune: 10mm (2 bucăți) și 6mm (2 bucăți)

5. Patru piuliță T

Cantitate: 8 bucăți, dimensiune: M10

6. Rola rezistentă cu două roți fixe

7. Piulițe și șuruburi

Dimensiune: 10 mm lungime: 7 inci

8. 10A Releu 1 CH Comutator de telecomandă fără fir

Cantitate: 2 bucăți

9. Priză mamă 12V DC

Cantitate: 2 bucăți

10. Clemă pentru motor DC cu transmisie

Cantitate: 2 bucăți

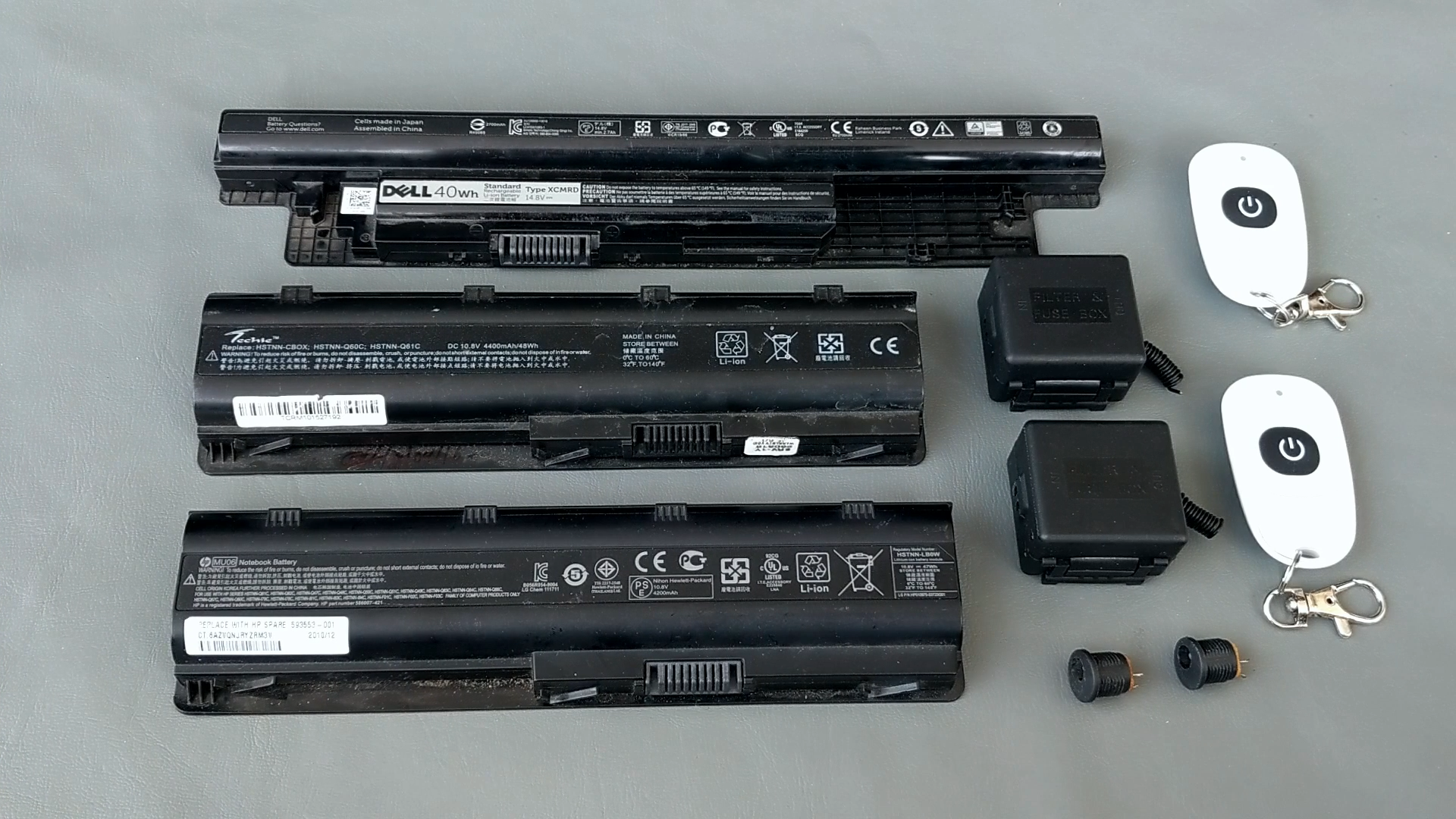

11. Baterie Li-ion de 3,7 V

Recomandat: Scoateți din bateria laptopului vechi sau PowerBank

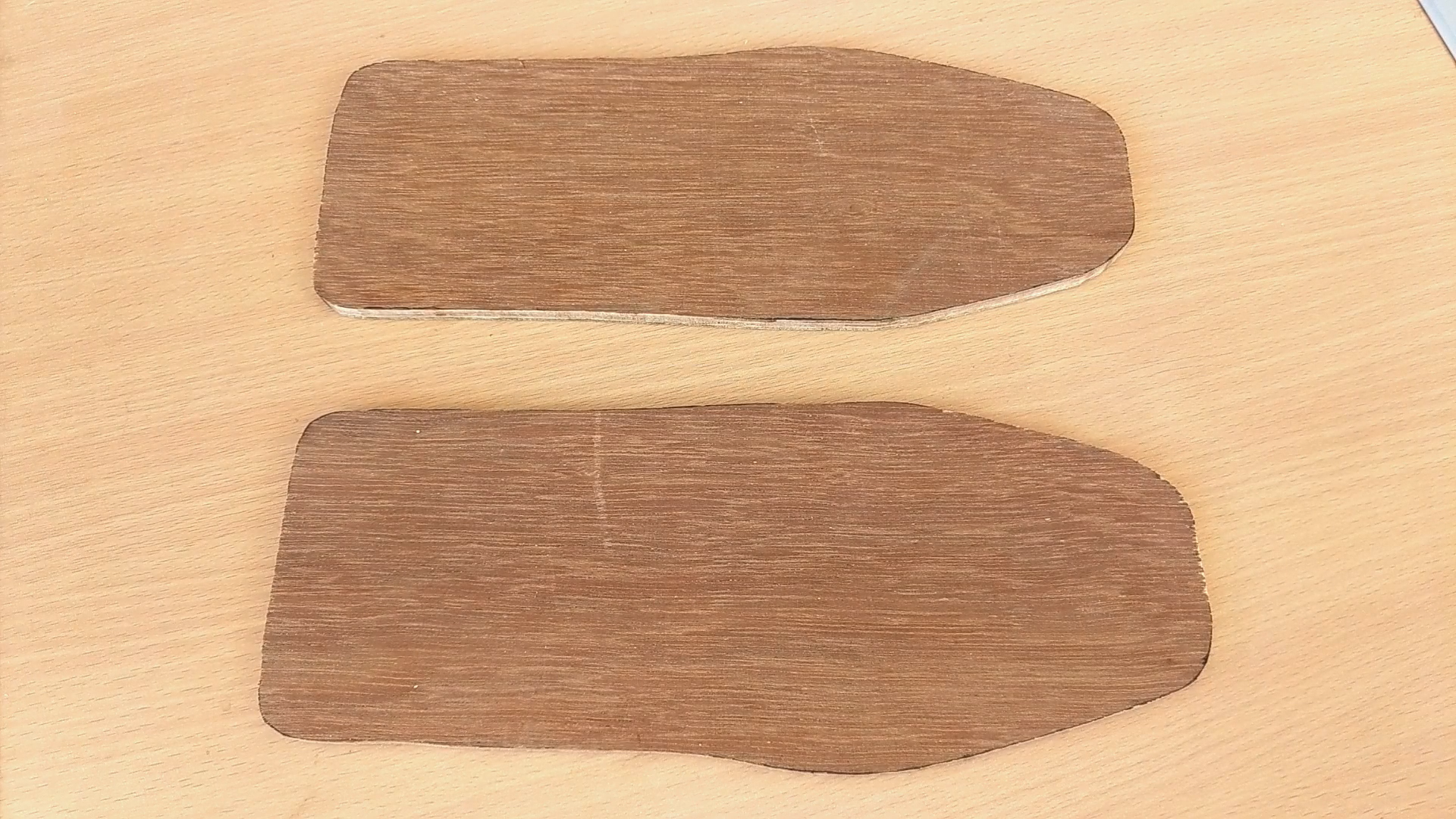

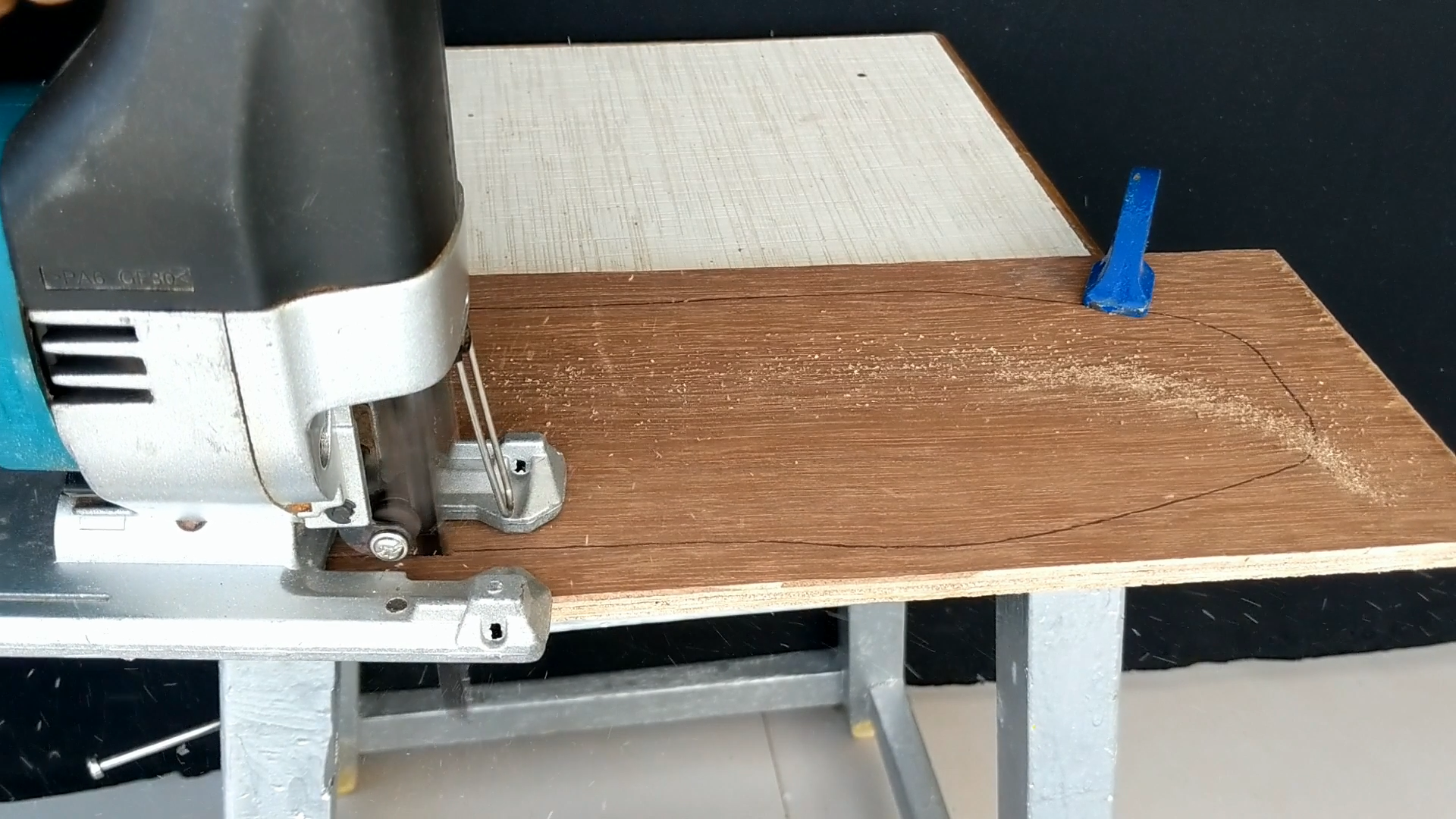

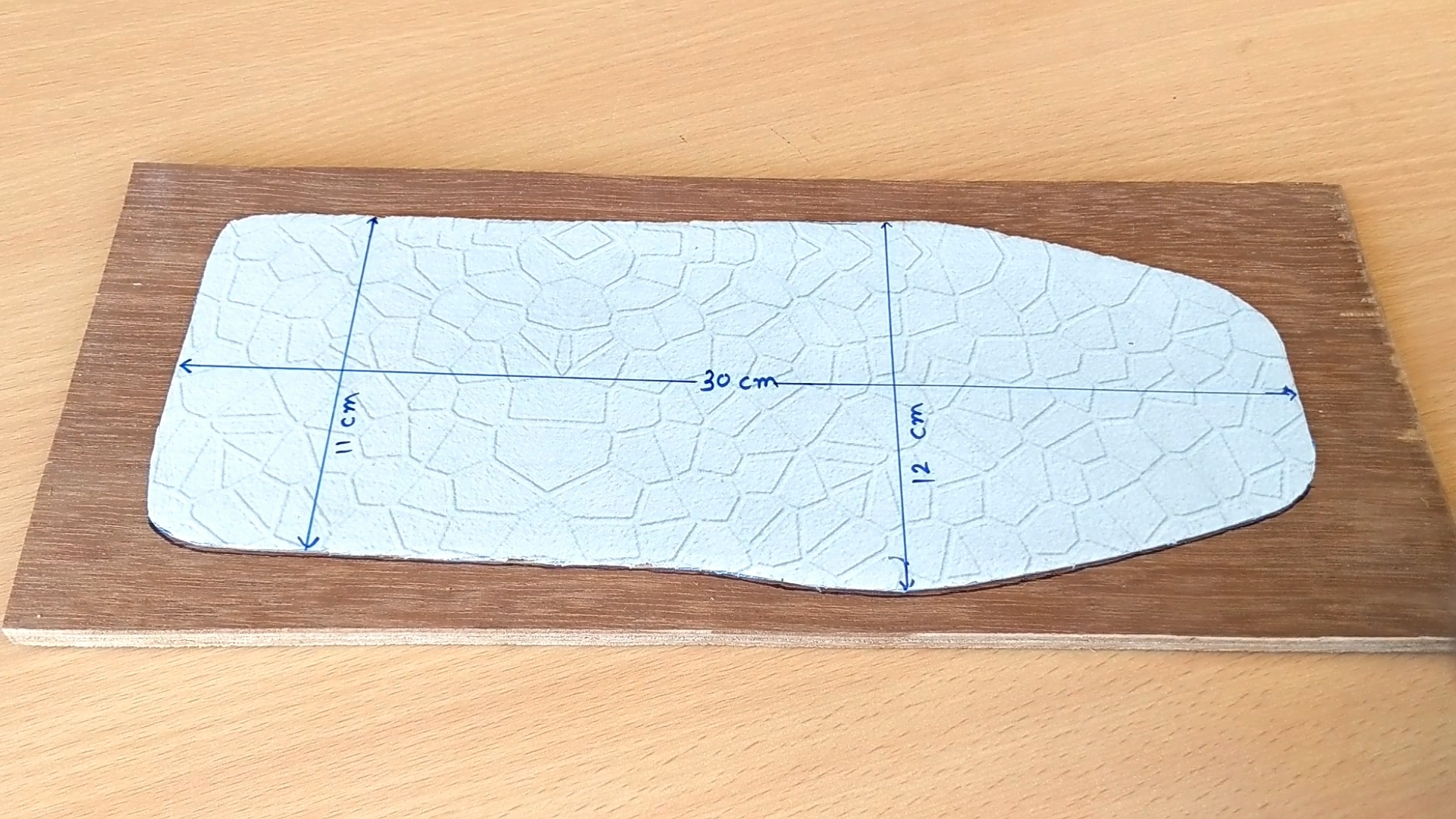

Pasul 2: Tăiați bucățile de lemn cu forma de pantofi

Folosiți placaj de 8 mm pentru a face această piesă

Pasul 3: Conectați toate mecanismele împreună

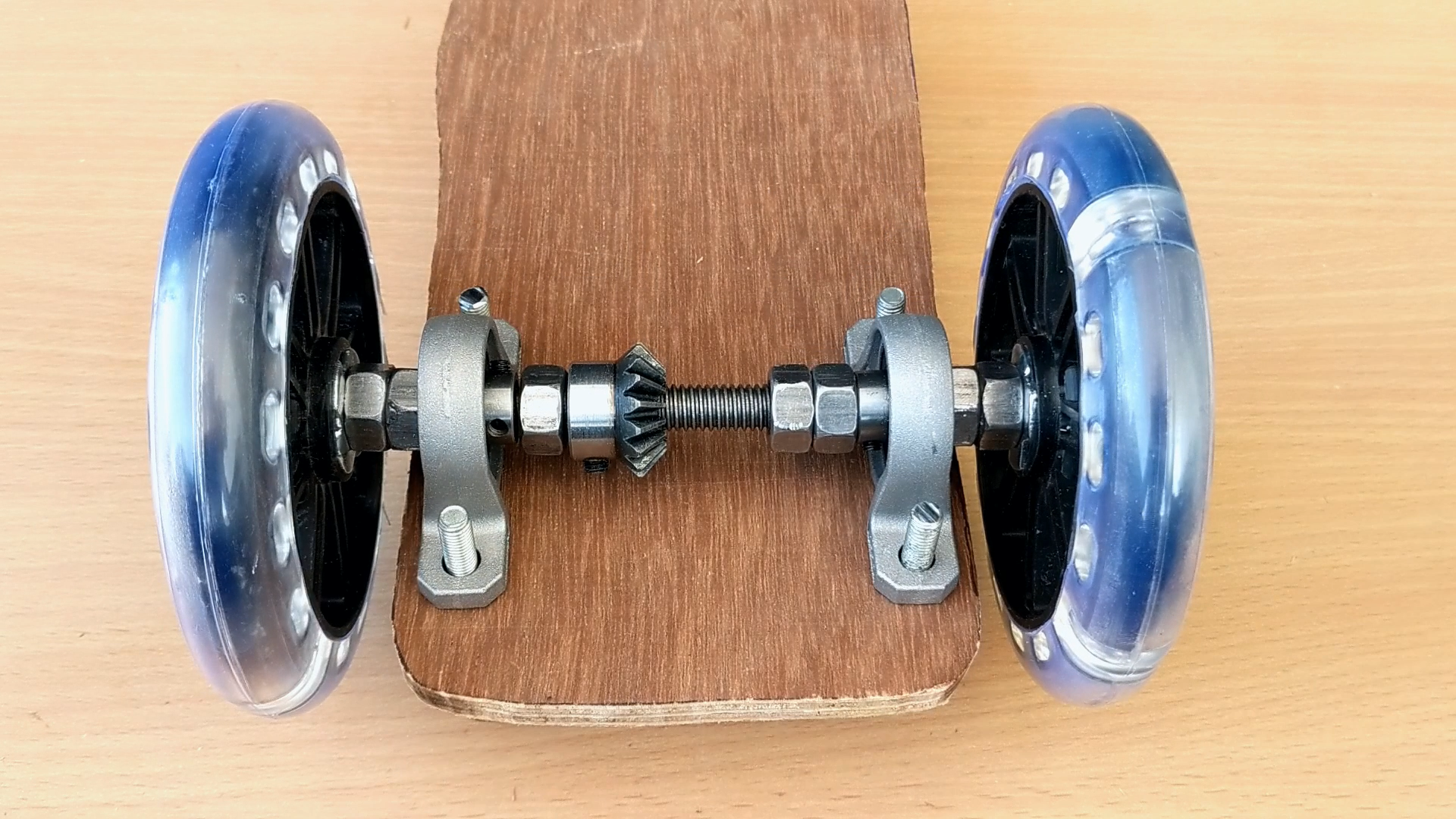

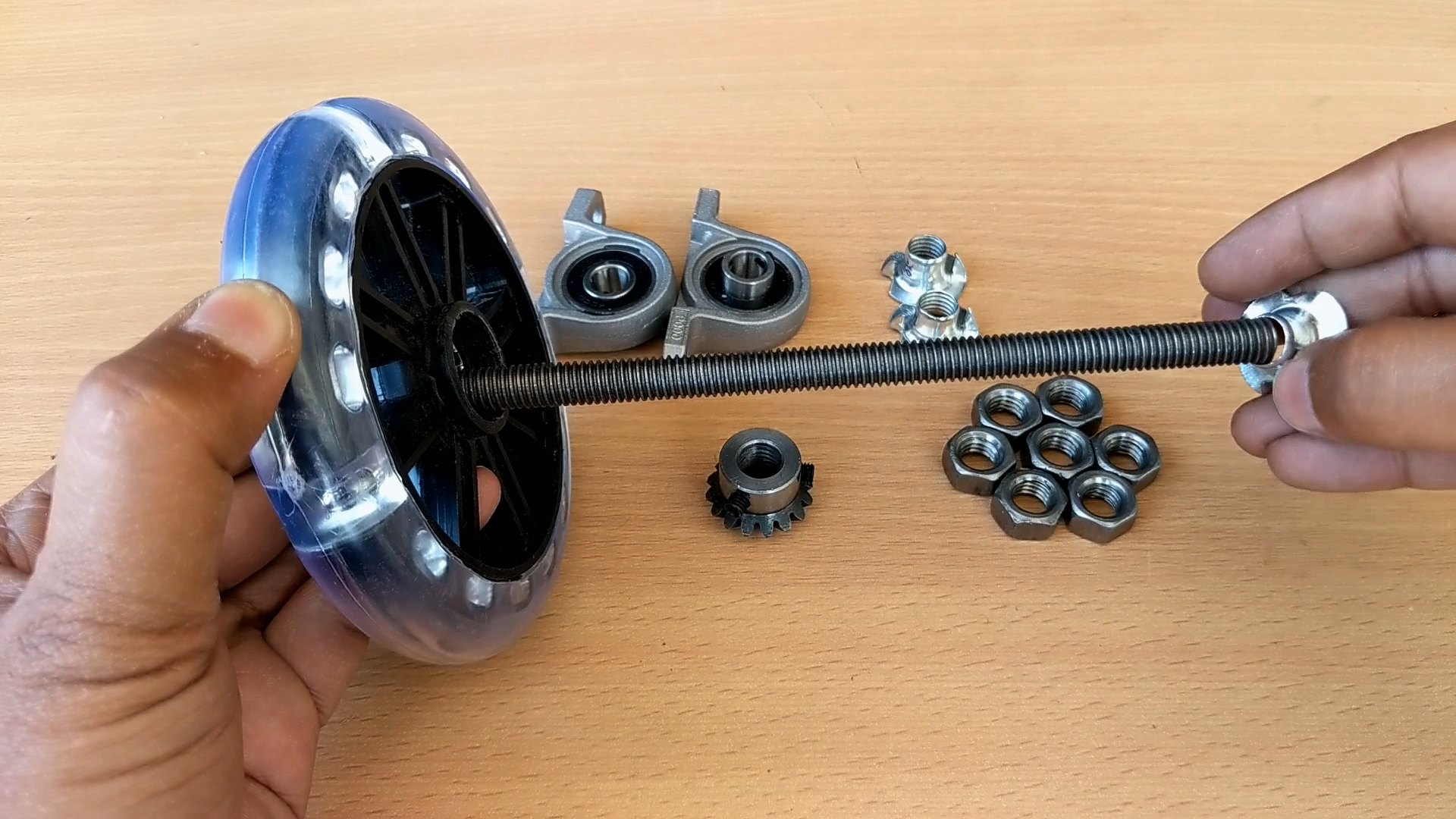

1. Fixați două roți, suportul rulmentului cu bile și angrenajul pe șurub folosind piulițe T și piulițe normale

2. Atașați toată piesa la o placă de lemn

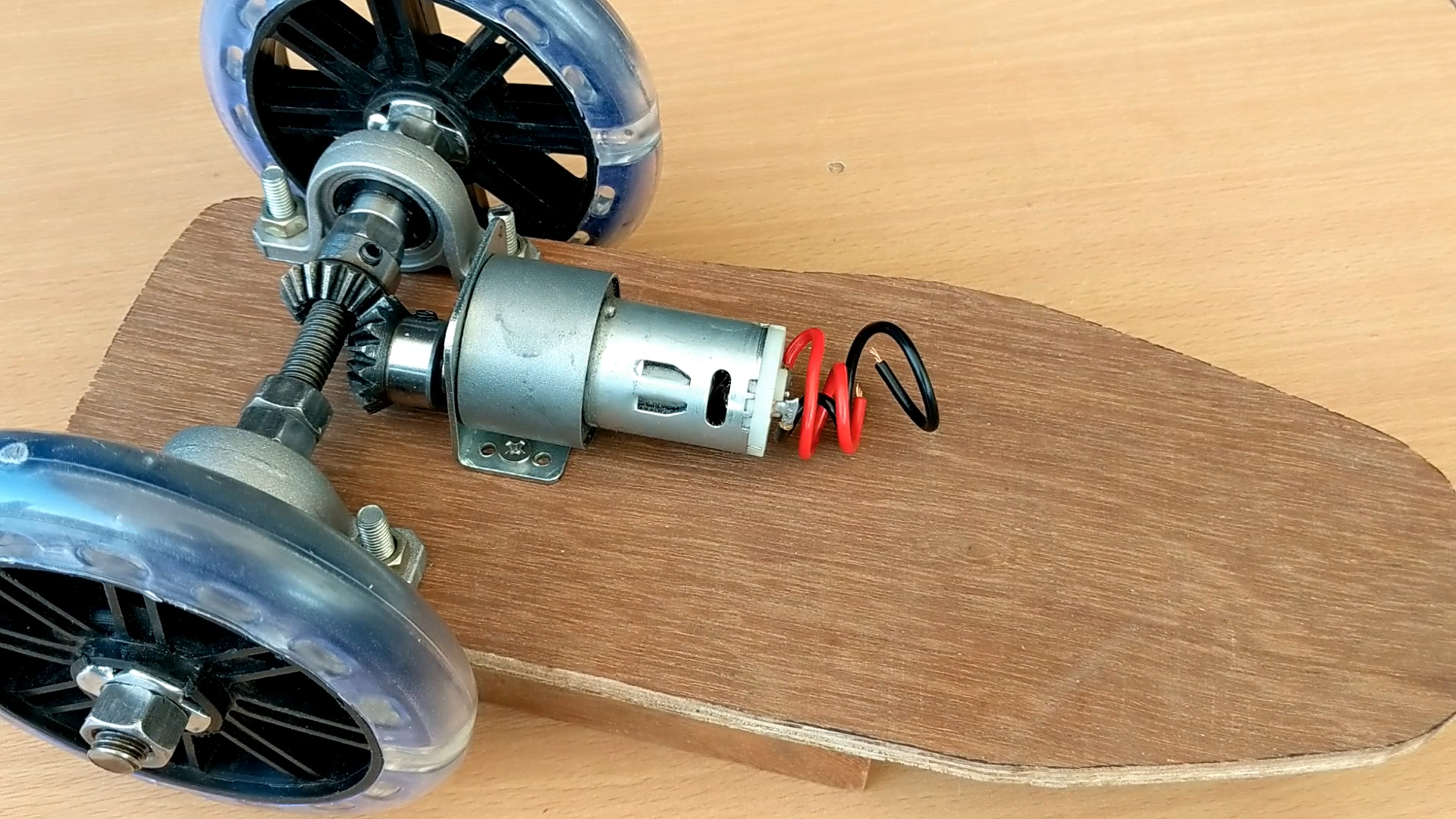

Pasul 4: Conectați motorul și roata din față

1. Conectați motorul cu uneltele de la bord cu ajutorul clemei motorului.

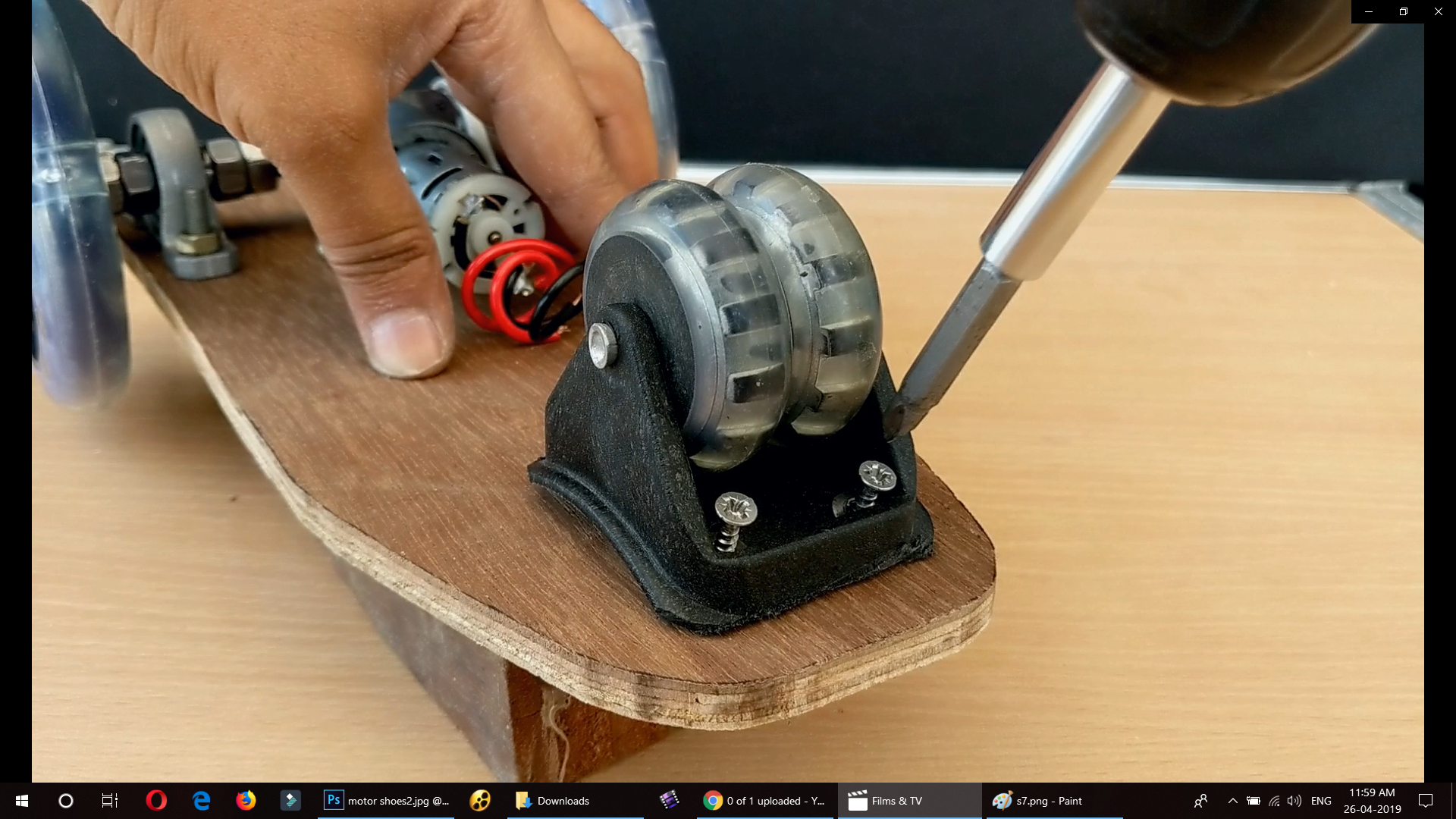

2. Fixați, de asemenea, roțile Caster Twin pe partea din față a plăcii de lemn \.

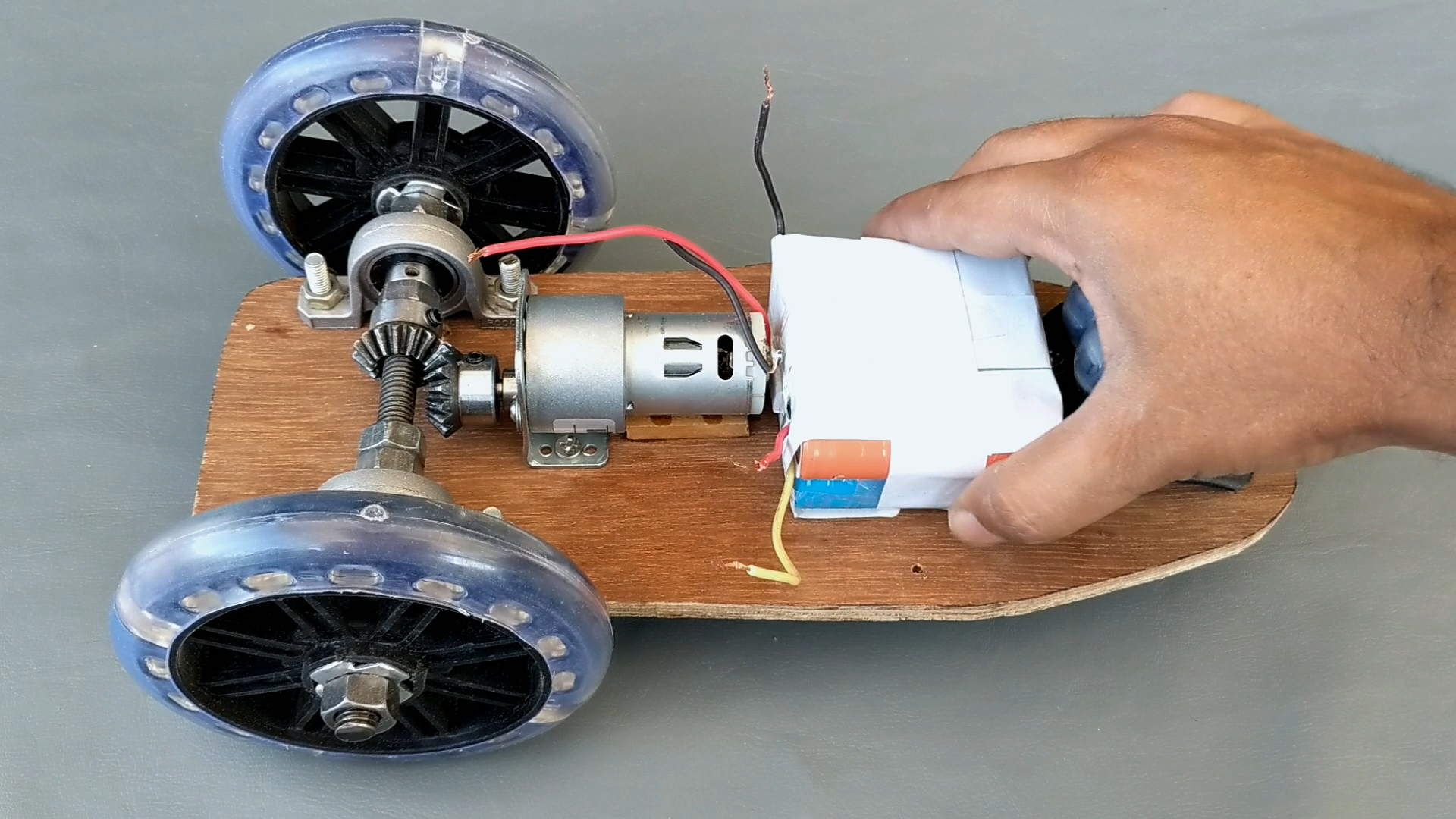

Pasul 5: Atașați bateria între motor și roata din față

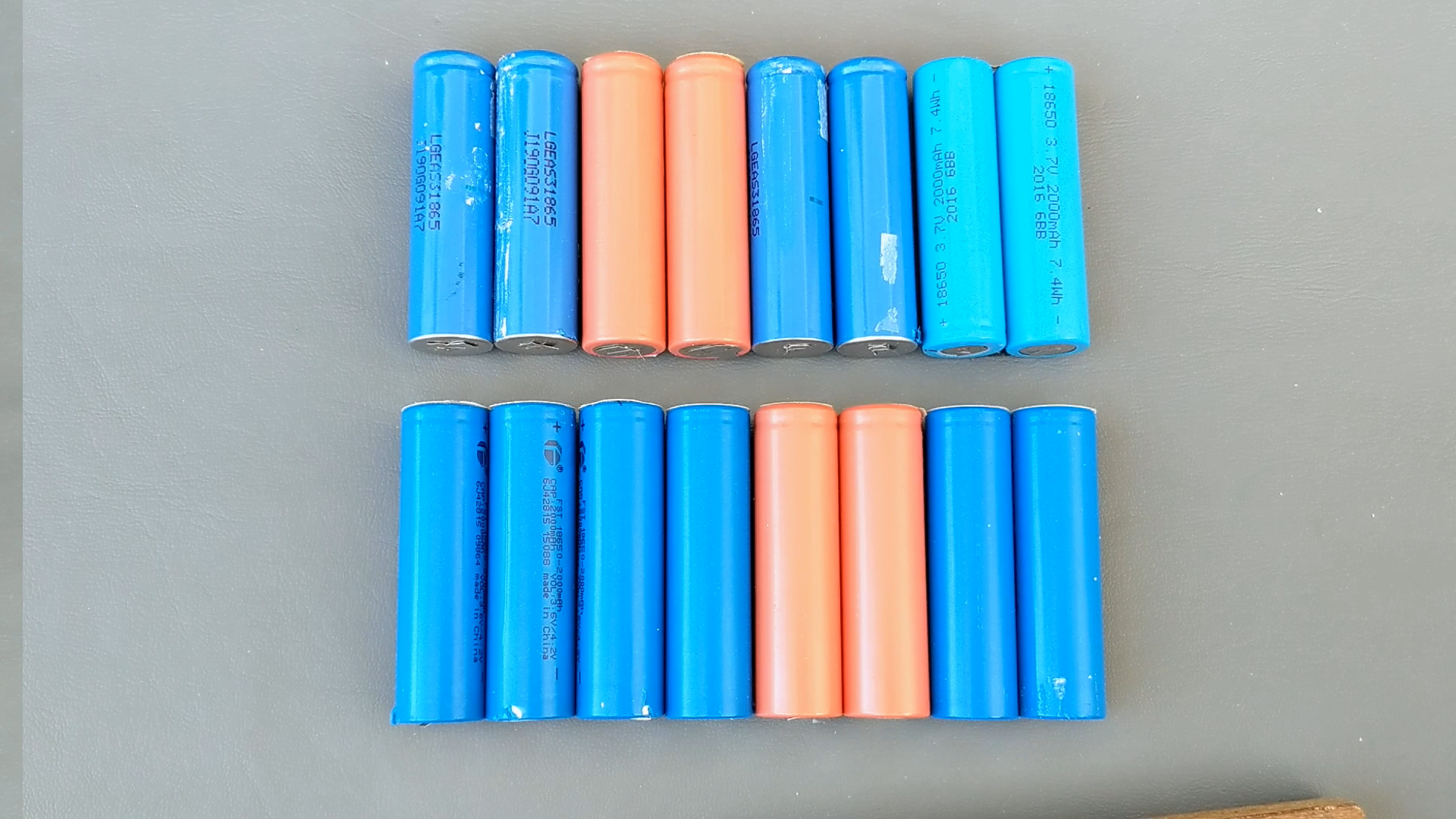

Adunați celula bateriei de la laptopul vechi sau de la banca de alimentare (80% celule sunt în stare de funcționare în bateria veche)

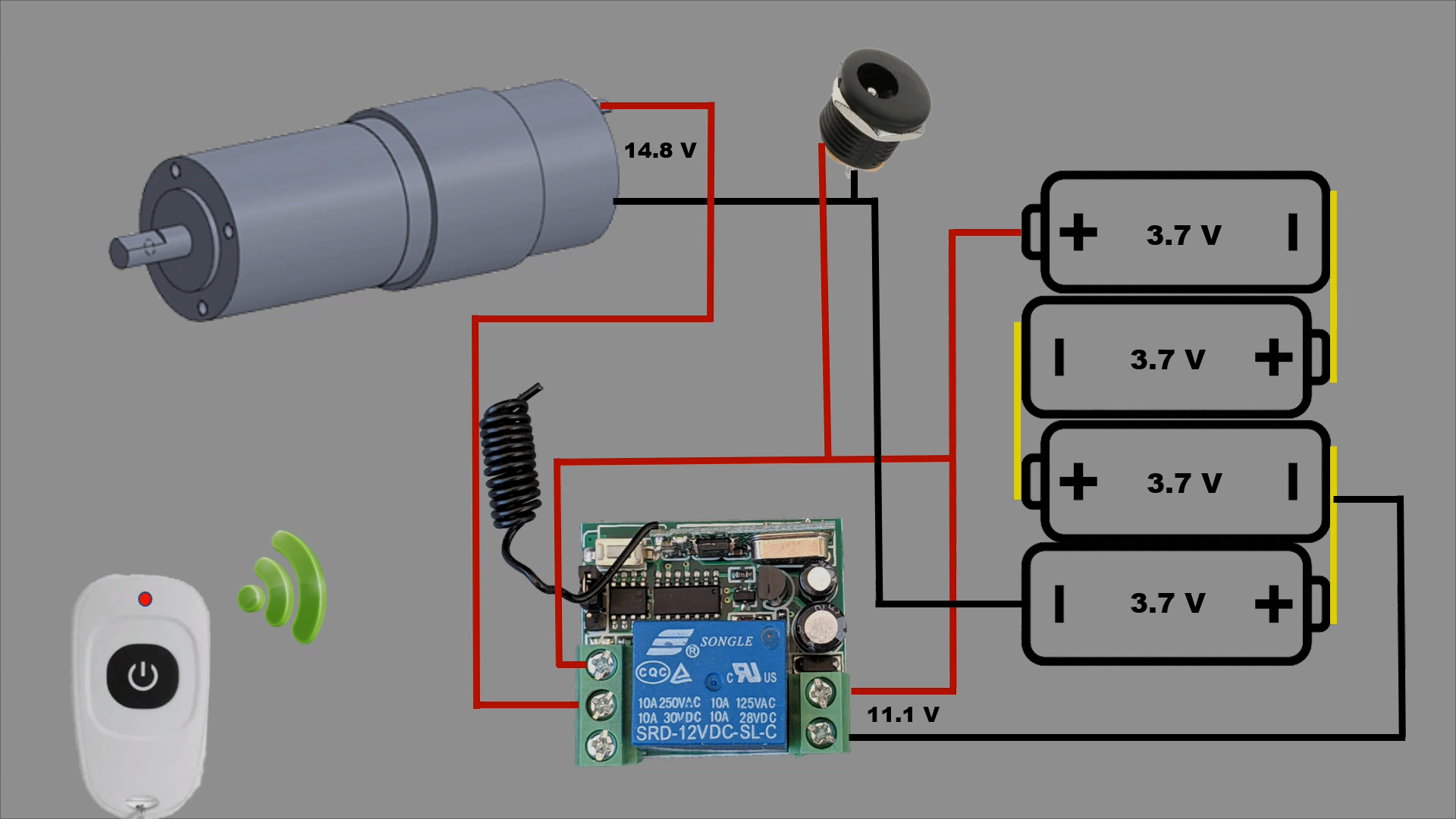

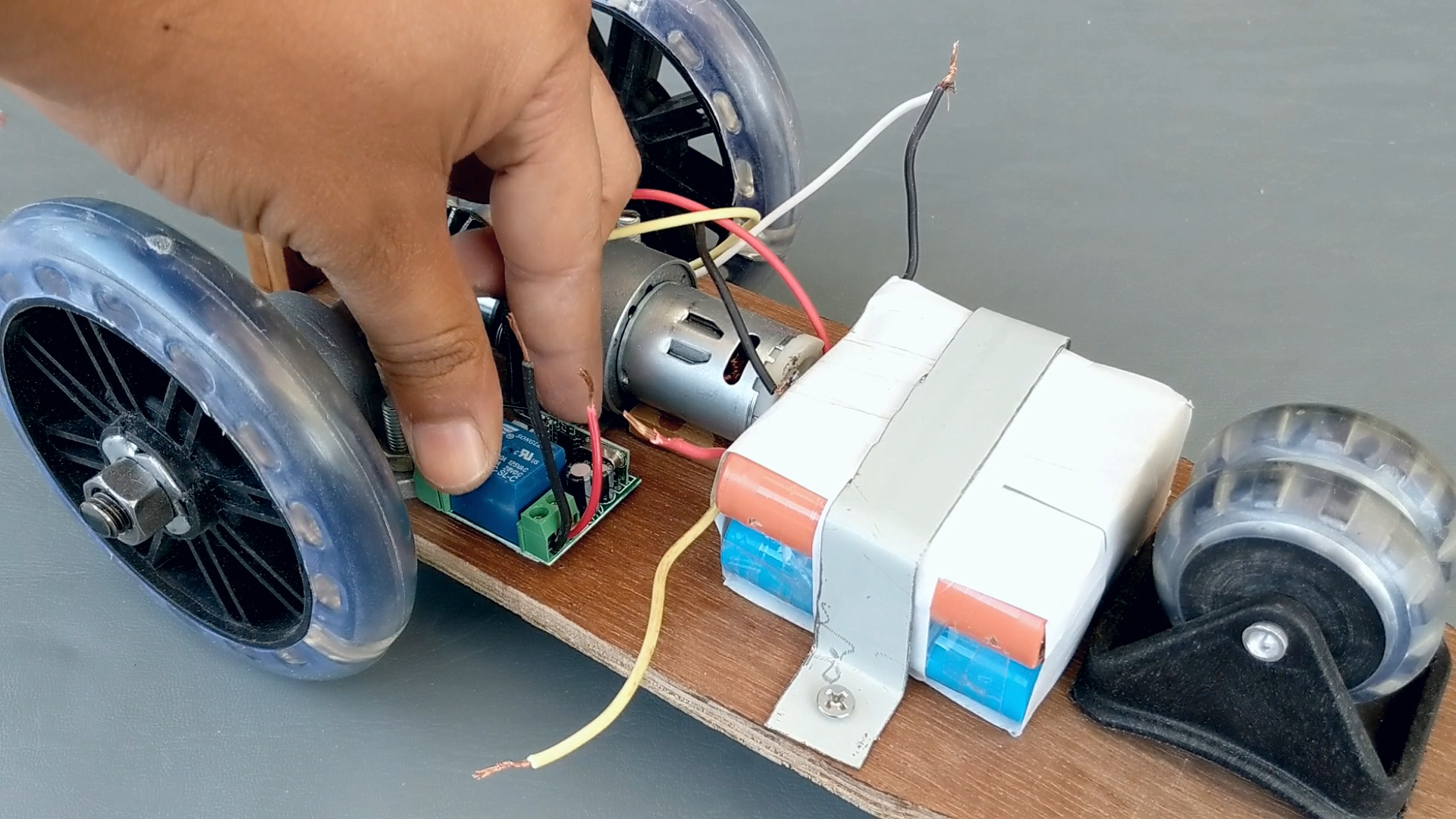

Pasul 6: Conectați toate piesele electrice împreună folosind sârmă

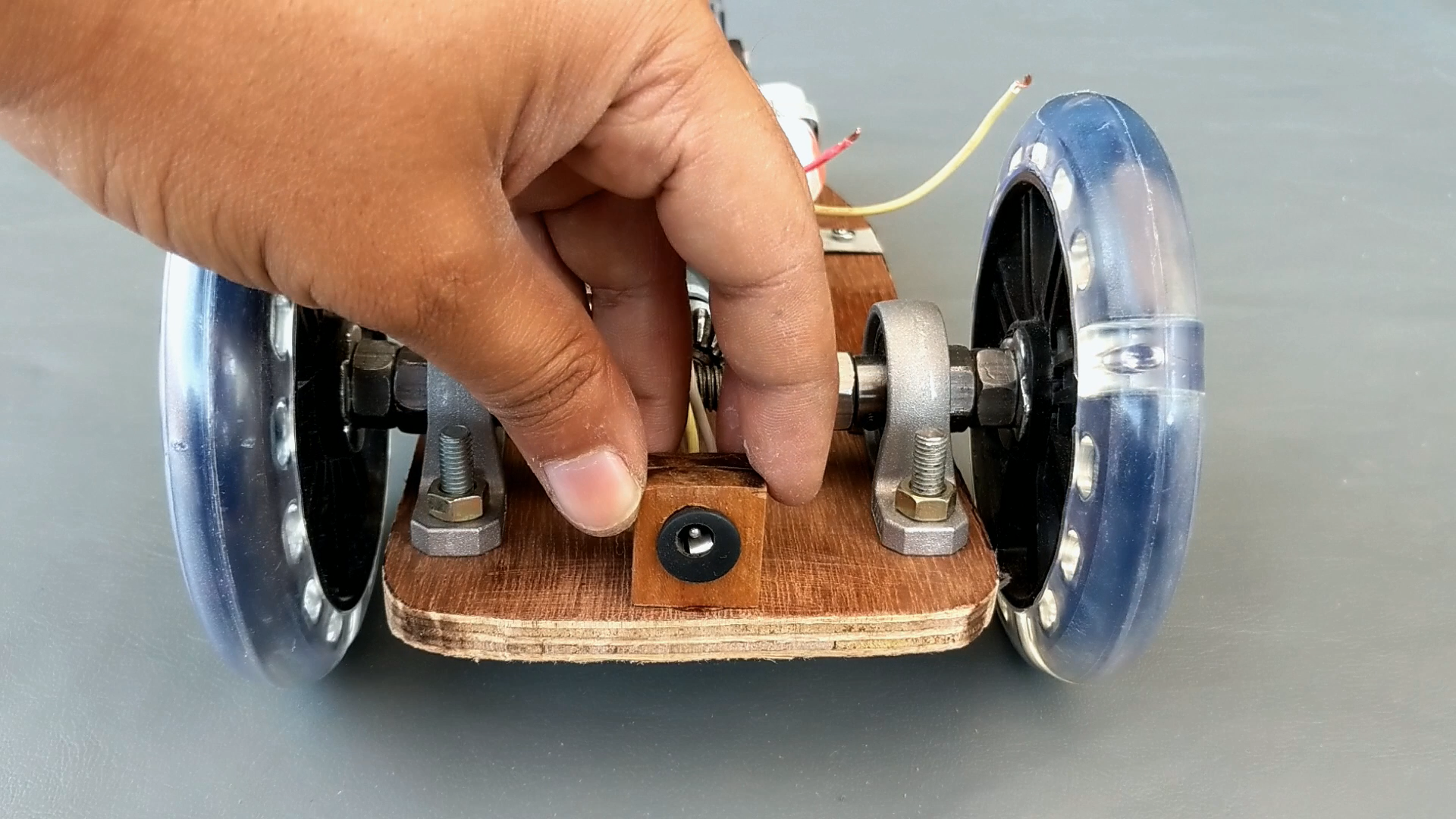

Remediați mufa de 12V și comutatorul releului wireless și faceți conexiunea între motor și baterie.

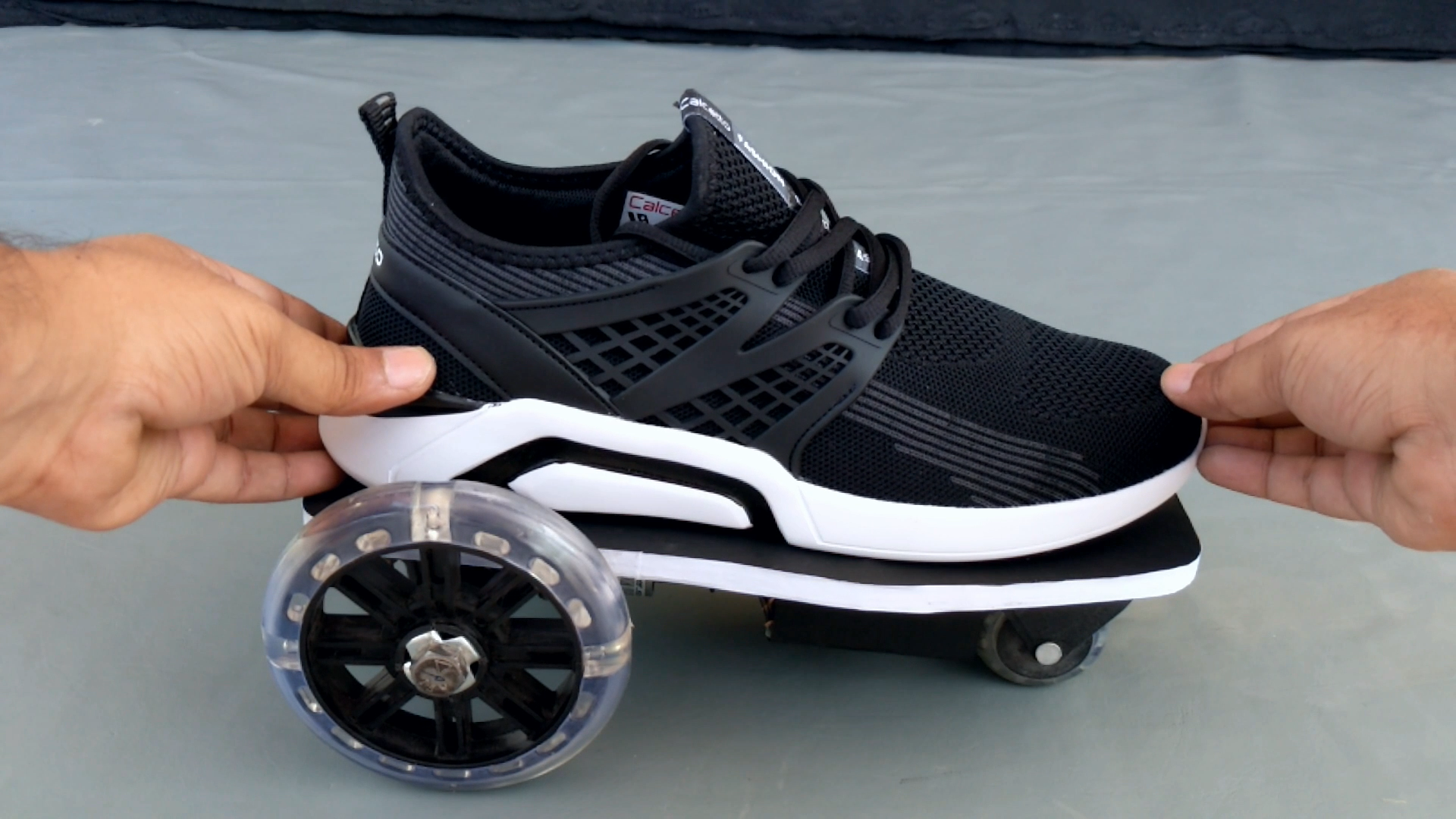

Pasul 7: Faceți cele două structuri identice pentru ambele picioare

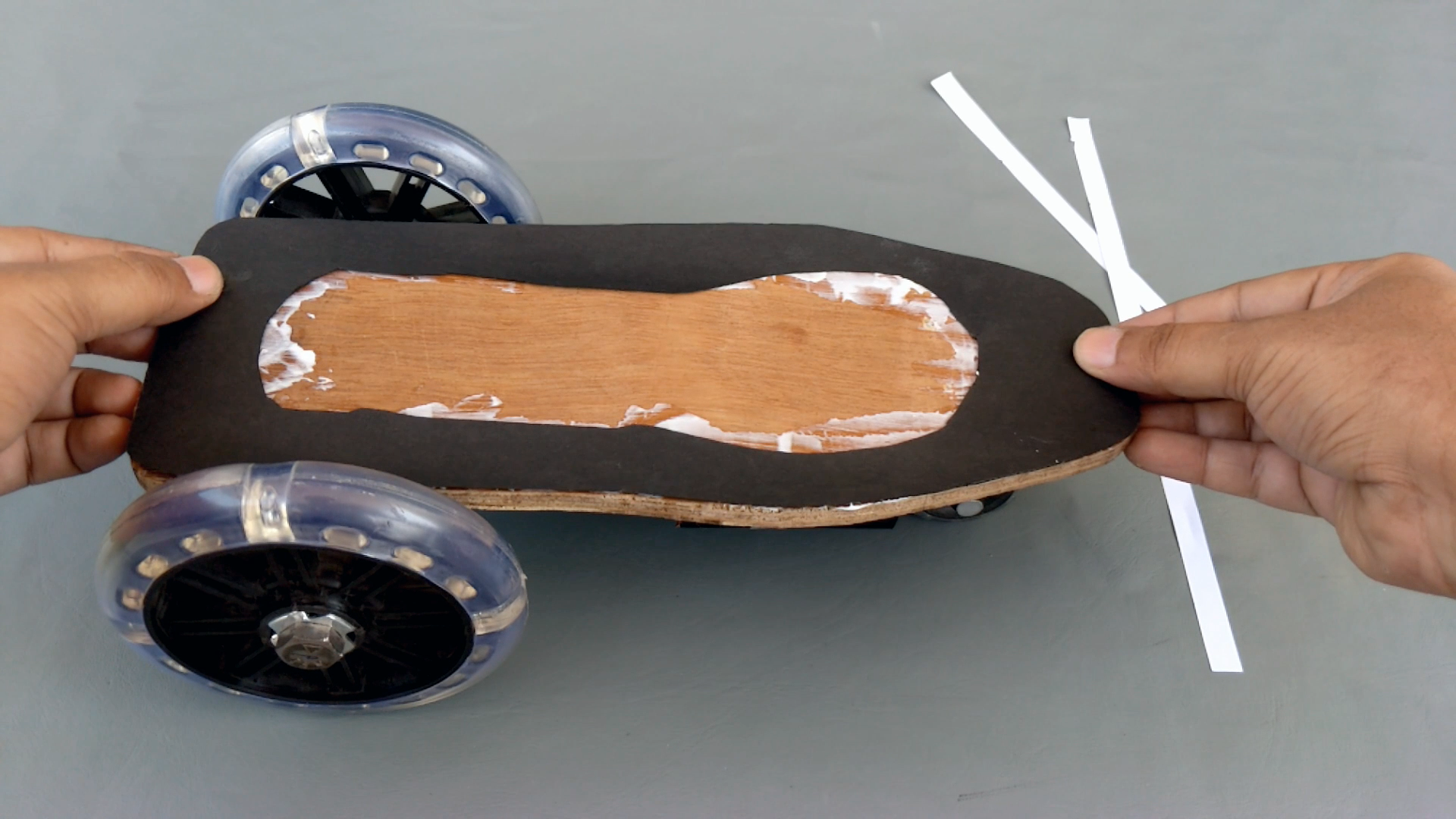

Fixează pantofii pe placa de lemn folosind o soluție adezivă

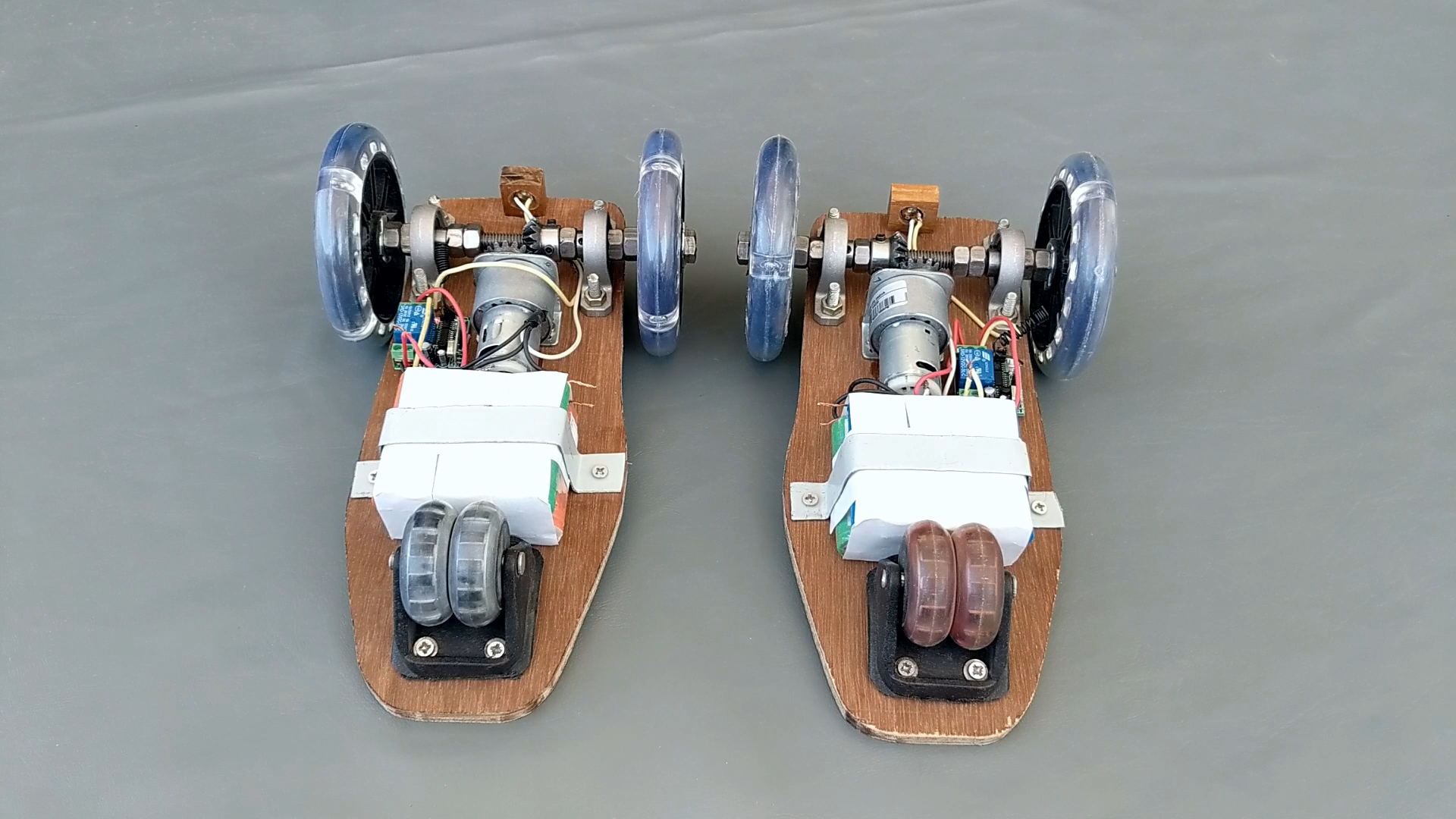

Pasul 8: Produsul final este gata de plimbare
